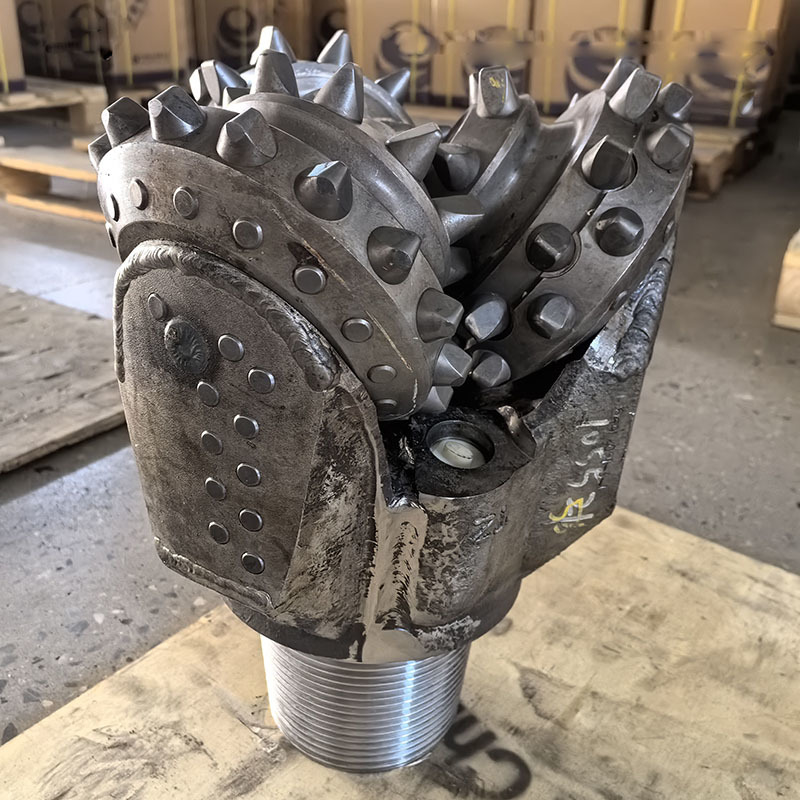

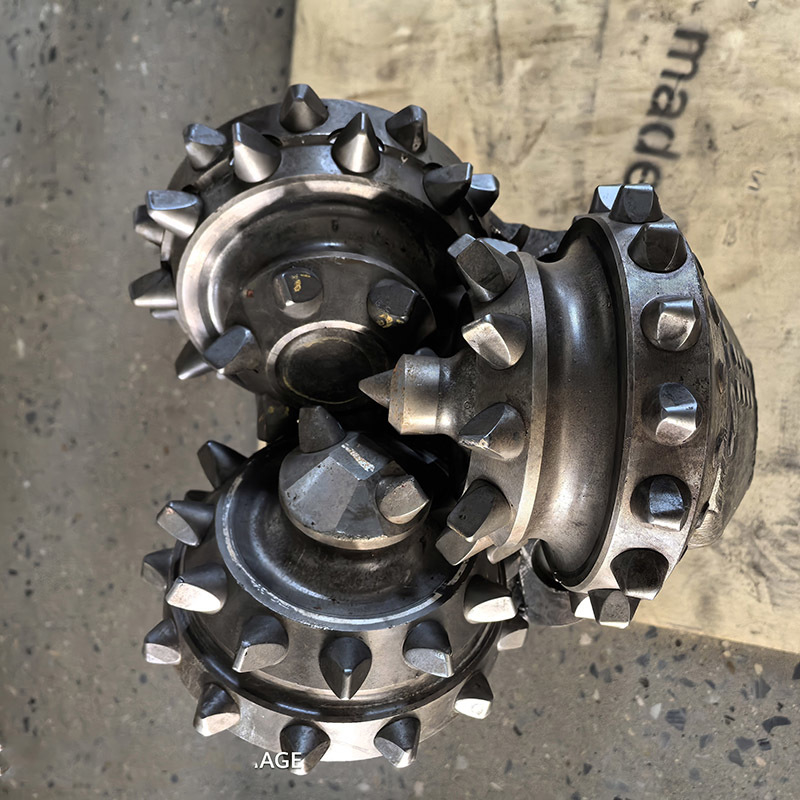

Carbide Tricone-boorstuk voor harde rots met samengesteld verzegeld lager

Driekegel boor is een veelgebruikt gereedschap op het gebied van olieboringen, geologische exploratie, mijnbouw, enz. Het bestaat voornamelijk uit drie draaibare kegels, die de boor helpen rotsen in de formatie te breken. Dit type boor combineert multi-hoek snijden en rollend verbrijzelen om te voldoen aan de boorbehoeften van verschillende formaties.

De belangrijkste structuren waaruit een rollenboor bestaat, zijn het boorlichaam, drie rollen, lagersysteem, mondstuk en tand oppervlaktestructuur. De tanden op de rollenkegel zijn verdeeld in twee typen: harde legering tanden of stalen tanden. De rollenkegel wordt ondersteund door een ondersteunende structuur die onder het lichaam is geïnstalleerd, en de rollenkegelas is binnen de lagerstructuur bevestigd, waardoor deze belastingen in verschillende richtingen kan weerstaan. De boor heeft meestal een boorvloeistofkanaal aan de binnenkant, dat is ontworpen met een mondstuk om het reinigende effect van rotsresten te verbeteren. Tijdens het werkproces drijft de rotatie van de boor de rollenkegel aan om te rollen en in contact te komen met de rots. Onder invloed van axiale druk en rotatie voeden de tanden zich continu in de gebroken rotsmassa van de formatie. Na fragmentatie worden de resten door de boorvloeistof uit het werkgebied afgevoerd. Tijdens het rolproces is er een glijdende beweging die de snijkracht van het tandoppervlak op rotsen versterkt. Het lagersysteem is verantwoordelijk voor het ondersteunen van de rollenkegel om boordruk en koppel te weerstaan, en de prestaties ervan beïnvloeden direct de levensduur van de boor.

• Een driekegel boor bestaat uit drie kegels, snijstructuur, lagerstructuur, vergrendelingselement, olieopslagafdichtingsapparaat, mondstukapparaat, enz. Dit structurele ontwerp stelt de boor in staat zich aan te passen aan verschillende geologische omstandigheden en de boorefficiëntie te verbeteren
• De lagertypes van driekegel boren zijn verdeeld in rollagers en glijlagers, en verschillende lagertypes zijn geschikt voor verschillende booromstandigheden en -vereisten
• De afdichtingstypes van boren omvatten rubberen afdichtingen en metalen afdichtingen, en het ontwerp van afdichtingen is cruciaal voor het beschermen van lagers en het verlengen van de levensduur van boren
• De tanden van een driekegel boor kunnen worden ingelegd (harde legering tanden) of gefreesd (stalen tanden), en verschillende tandmaterialen en bevestigingsmethoden beïnvloeden de rotsbreek efficiëntie en levensduur van de boor
• Om de rotsbreek efficiëntie van de boor te verbeteren, wordt de tandopstelling van de rollenboor bestudeerd tijdens het ontwerpproces. De optimale tandopstelling wordt bepaald door het berekenen van het aantal bodemcontacttanden voor equidistante en niet-uniforme tandopstellingen
• De richting van de tandkamlijn is nauw verbonden met het verbrijzelingsgebied op de bodem van de put. Het herontwerpen van de richting van de tandkamlijn kan de verbrijzelingsefficiëntie op de bodem van de put verbeteren
• Een model opgesteld voor het aantal bodemcontacttanden van de rollenboor en het distributiepatroon van het aantal bodemcontacttanden geanalyseerd, wat een belangrijke rol speelt bij het verbeteren van de mechanische boorsnelheid en het verlengen van de slijtagelevensduur van de boor
